Nếu bạn đang tìm một mẫu kích lùn đa tầng 20 tấn Changyou FPY-20D có thiết kế nhỏ gọn, khả năng nâng tải cao và linh hoạt khi làm việc ở những vị trí hạn chế không gian, đây là sản phẩm đáng cân nhắc cho các nhu cầu nâng hạ chuyên nghiệp. Cùng thiết bị điện cầm tay nghiên cứu và tìm hiểu nhé
Cấu tạo của kích lùn đa tầng 20 tấn Changyou FPY-20D
Kích lùn đa tầng 20 tấn Changyou FPY-20D được thiết kế theo dạng kích thủy lực lùn, đa tầng với kết cấu đặc biệt nhằm tạo lực nâng lớn trong những vị trí có khoảng hở thấp. Khác với kích thủy lực thông thường chỉ sử dụng một piston, FPY-20D được trang bị cơ cấu piston dạng ống lồng nhiều tầng, giúp tăng khả năng nâng trong khi vẫn duy trì chiều cao ban đầu rất thấp. Theo thông tin từ nhà sản xuất Changyou, FPY-20D có tải trọng 20 tấn, chiều cao khi thu gọn 55mm, đường kính trong 60mm, đường kính ngoài 98mm và sử dụng hai cấp hành trình lần lượt 12mm và 16mm.
Thân kích thủy lực chắc chắn
Thân kích là bộ phận bao bọc và bảo vệ hệ thống thủy lực, đồng thời chịu phần lớn áp lực trong quá trình nâng tải. Với dòng FPY-D, Changyou sử dụng kết cấu thép cường độ cao nhằm đáp ứng yêu cầu làm việc với tải trọng lớn. Bên ngoài thân kích được phủ lớp hoàn thiện có khả năng chống ăn mòn, giúp hạn chế ảnh hưởng của môi trường làm việc và hỗ trợ duy trì độ bền trong quá trình sử dụng lâu dài. Thiết kế dạng thấp và chắc chắn cũng giúp FPY-20D có thể đặt trực tiếp tại những vị trí có khoảng hở hạn chế.

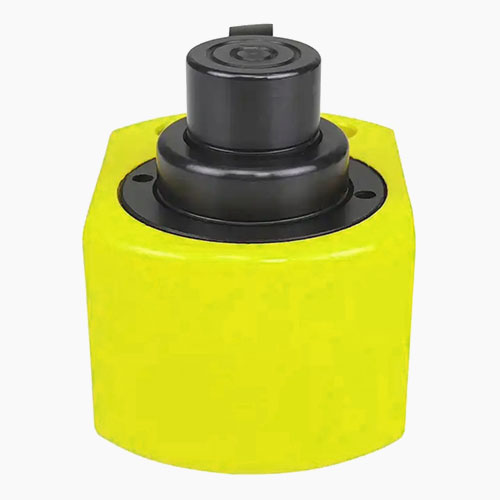

Hệ thống piston đa tầng dạng ống lồng
Điểm đặc biệt nhất trong cấu tạo của kích lùn đa tầng 20 tấn Changyou FPY-20D nằm ở hệ thống piston nhiều tầng. Thay vì sử dụng một piston duy nhất, sản phẩm được thiết kế với hai cấp chuyển động lồng vào nhau, cho phép từng tầng piston lần lượt mở rộng khi dầu thủy lực được cấp vào hệ thống. Theo thông số nhà sản xuất, FPY-20D có hai hành trình gồm 12mm và 16mm. Cơ cấu này giúp thiết bị vừa duy trì chiều cao thu gọn thấp chỉ 55mm vừa tạo được tổng hành trình nâng lớn hơn so với thiết kế kích lùn đơn tầng có cùng kích thước ban đầu.
Xi lanh thủy lực và khoang chứa dầu
Bên trong thân kích là hệ thống xi lanh và các khoang thủy lực có nhiệm vụ tiếp nhận dầu áp suất cao từ bơm để tạo lực đẩy piston. Khi bơm thủy lực cấp dầu vào kích, áp suất dầu tác động lên diện tích làm việc của piston, từ đó tạo ra lực nâng tải. Với tải trọng định mức 20 tấn, FPY-20D được thiết kế để phục vụ những công việc nâng hạ tương đối nặng trong điều kiện không gian thấp. Kích cần được kết nối với bơm thủy lực áp suất cao phù hợp để vận hành đúng khả năng thiết kế. Changyou khuyến nghị sử dụng bơm thủy lực 700 bar cho dòng FPY-D.
Các tầng piston có bề mặt gia công chính xác
Để hệ thống piston đa tầng có thể chuyển động ổn định, các bề mặt piston được gia công với độ chính xác cao. Changyou cho biết dòng FPY-D sử dụng công nghệ piston có bề mặt được gia công chính xác nhằm giúp các tầng chuyển động trơn tru, hạn chế tình trạng bị kẹt trong quá trình nâng và hỗ trợ quá trình thu hồi piston sau khi hoàn thành công việc. Đây là bộ phận quan trọng đối với thiết kế đa tầng bởi nhiều piston phải phối hợp trong một không gian rất nhỏ.
Hệ thống phớt và làm kín chống bụi
Trong kích thủy lực, hệ thống phớt làm kín có vai trò ngăn dầu thủy lực rò rỉ ra ngoài và hạn chế bụi bẩn, tạp chất xâm nhập vào bên trong xi lanh. Với FPY-D, Changyou trang bị hệ thống kết nối có nắp chống bụi và thiết kế làm kín nhằm bảo vệ hệ thống thủy lực. Điều này đặc biệt hữu ích khi kích được sử dụng tại công trường xây dựng, xưởng cơ khí hoặc môi trường công nghiệp thường xuyên có bụi và tạp chất. Việc giữ cho dầu thủy lực sạch cũng góp phần bảo vệ các bộ phận bên trong và duy trì khả năng vận hành ổn định.

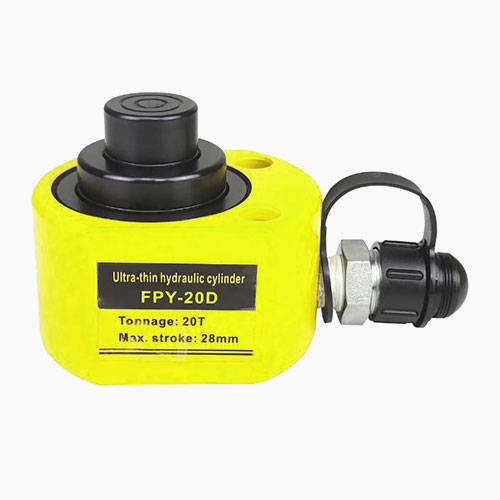

Đầu nối thủy lực nhanh
FPY-20D được trang bị đầu nối thủy lực chuẩn NPT 3/8 inch dạng đực, đi kèm nắp bảo vệ bụi. Bộ phận này giúp kết nối kích với đường dầu và bơm thủy lực thuận tiện hơn, đồng thời hỗ trợ hạn chế bụi bẩn xâm nhập vào đầu nối khi thiết bị không sử dụng. Thiết kế đầu nối nhanh cũng giúp rút ngắn thời gian lắp đặt và tháo kích khỏi hệ thống sau khi hoàn thành công việc.

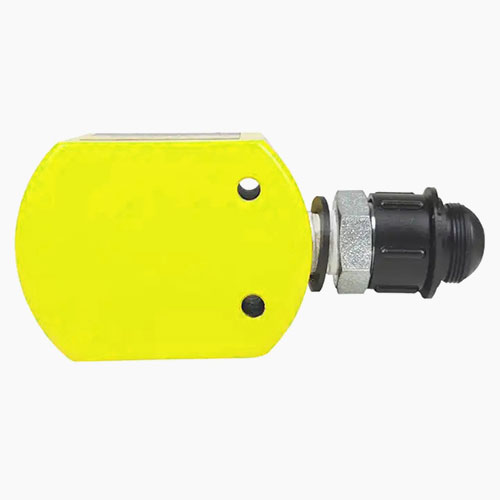

Đế kích có lỗ cố định
Phần đế của FPY-D không chỉ có nhiệm vụ phân bổ lực xuống bề mặt đặt kích mà còn được thiết kế với các lỗ lắp đặt. Theo thông tin từ Changyou, đế kích có hai lỗ được gia công chính xác, cho phép người dùng cố định kích tạm thời hoặc lâu dài tùy theo yêu cầu công việc. Đây là đặc điểm hữu ích khi thiết bị được sử dụng trong các công việc nâng hạ cần duy trì vị trí kích ổn định, hạn chế nguy cơ dịch chuyển trong quá trình tác động tải.

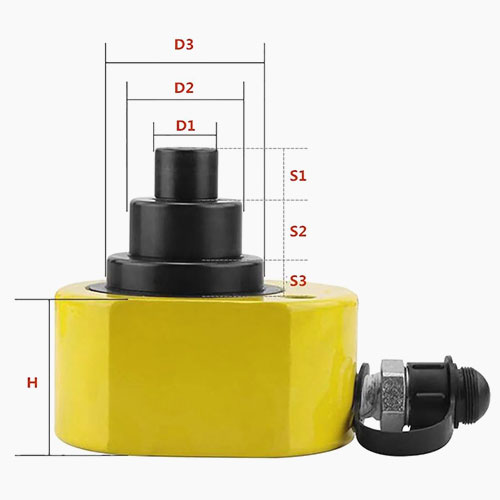

Thiết kế chiều cao thu gọn chỉ 55mm
Chiều cao thu gọn là một trong những yếu tố quan trọng nhất trong cấu tạo của FPY-20D. Với chiều cao đóng chỉ 55mm, kích có thể được đưa vào những khoảng hở thấp mà nhiều loại kích thủy lực thông thường khó tiếp cận. Đường kính ngoài của sản phẩm là 98mm, giúp tạo nên thiết kế tương đối gọn so với khả năng nâng 20 tấn. Chính cấu trúc thân thấp kết hợp với piston đa tầng đã tạo nên đặc trưng của dòng FPY-D: kích thước ban đầu nhỏ nhưng vẫn có khả năng tạo hành trình nâng thông qua cơ cấu ống lồng.
Cơ chế hồi piston sau khi nâng
FPY-20D thuộc nhóm kích thủy lực đa tầng có thiết kế thấp, sử dụng áp suất thủy lực để đẩy các tầng piston lên khi nâng tải. Sau khi hoàn thành công việc, áp suất trong hệ thống được xả theo đúng quy trình để piston trở về trạng thái ban đầu. Cơ chế này giúp kích có thể thu gọn lại để tiếp tục sử dụng cho những lần nâng tiếp theo. Khi vận hành, người dùng cần thực hiện cấp và xả áp đúng kỹ thuật, đồng thời không vượt quá tải trọng thiết kế của kích.
Ưu điểm của kích lùn đa tầng 20 tấn Changyou FPY-20D
Kích lùn đa tầng 20 tấn Changyou FPY-20D là thiết bị nâng hạ được thiết kế chuyên biệt cho những vị trí có khoảng hở thấp nhưng vẫn yêu cầu khả năng nâng tải lớn. Sản phẩm nổi bật với tải trọng nâng 20 tấn, chiều cao thu gọn chỉ 55mm và cơ cấu piston dạng ống lồng hai tầng, giúp tận dụng hiệu quả không gian hạn chế mà vẫn tạo được hành trình nâng phù hợp. Theo thông số từ Changyou, FPY-20D có hai cấp hành trình 12mm và 16mm, tổng hành trình 26mm, đường kính trong 60mm và đường kính ngoài 98mm.
Ưu điểm đầu tiên của kích lùn đa tầng 20 tấn Changyou FPY-20D là khả năng tạo lực nâng lớn lên đến 20 tấn trong một thiết kế có kích thước tương đối nhỏ gọn. Mức tải này đáp ứng tốt nhiều công việc nâng hạ trong xưởng cơ khí, bảo trì máy móc, sửa chữa phương tiện, lắp đặt thiết bị và các công việc công nghiệp cần nâng những vật có trọng lượng lớn. Nhờ khả năng chịu tải cao, sản phẩm giúp người dùng xử lý những công việc mà các loại kích thủy lực nhỏ thông thường khó đáp ứng.
Một trong những ưu điểm nổi bật nhất của FPY-20D chính là chiều cao thu gọn chỉ 55mm. Thiết kế này cho phép đưa kích vào những khoảng hở rất thấp bên dưới máy móc, kết cấu hoặc thiết bị cần nâng. Đây là lợi thế rõ rệt so với những loại kích có chiều cao ban đầu lớn, đặc biệt trong trường hợp không thể nâng vật lên trước để tạo khoảng trống đặt kích. Changyou định hướng dòng FPY-D cho những ứng dụng mà không gian là yếu tố hạn chế, đồng thời kết hợp thiết kế dạng phẳng với khả năng nâng tải lớn.
FPY-20D không chỉ có thiết kế lùn mà còn được trang bị piston dạng ống lồng nhiều tầng. Với model này, hệ thống gồm hai cấp hành trình 12mm và 16mm, tạo tổng hành trình 26mm theo bảng thông số của nhà sản xuất. Cơ cấu đa tầng giúp kích đạt được khoảng nâng lớn hơn so với việc chỉ sử dụng một tầng piston trong cùng chiều cao thu gọn. Đây chính là điểm tạo nên sự khác biệt của dòng FPY-D: chiều cao ban đầu thấp nhưng vẫn có khả năng tạo hành trình nâng thông qua các tầng piston lồng nhau.
Trong thực tế sửa chữa và bảo trì công nghiệp, nhiều vị trí cần nâng thường nằm ở khu vực rất thấp, khiến các thiết bị nâng thông thường không thể tiếp cận. Với chiều cao đóng 55mm, FPY-20D có thể đưa vào các khe hẹp để bắt đầu quá trình nâng. Đây là ưu điểm đặc biệt hữu ích khi cân bằng máy móc, bảo trì thiết bị hoặc thực hiện các công việc cần nâng một bộ phận từ vị trí thấp. Nhà sản xuất cũng xác định dòng FPY-D phù hợp với các khu vực hạn chế không gian, nơi những loại xi lanh thông thường khó đưa vào.
Changyou thiết kế dòng FPY-D với vật liệu thép hợp kim cường độ cao nhằm đáp ứng yêu cầu làm việc dưới áp suất và tải trọng lớn. Bề mặt bên ngoài được hoàn thiện bằng lớp sơn nung giúp tăng khả năng chống ăn mòn, hạn chế ảnh hưởng của trầy xước, hóa chất và môi trường làm việc. Nhờ đó, FPY-20D có thể đáp ứng tốt những điều kiện sử dụng trong xưởng cơ khí, công trường xây dựng và môi trường công nghiệp.
Các tầng piston của FPY-20D được gia công bề mặt chính xác nhằm hỗ trợ quá trình đóng mở trơn tru. Changyou gọi đây là công nghệ piston chống kẹt, với bề mặt được gia công chính xác để từng tầng có thể triển khai và thu hồi ổn định. Đặc điểm này đặc biệt quan trọng đối với kích đa tầng bởi các piston phải chuyển động đồng bộ trong không gian nhỏ.
FPY-20D được trang bị đầu nối thủy lực chuẩn NPT 3/8 inch cùng nắp chống bụi. Bộ phận này giúp kết nối kích với hệ thống bơm thủy lực thuận tiện, đồng thời hạn chế bụi bẩn xâm nhập vào khu vực đầu nối khi thiết bị không hoạt động. Việc bảo vệ đường dầu và hệ thống kết nối có ý nghĩa quan trọng đối với thiết bị thủy lực, đặc biệt khi làm việc tại công trường hoặc xưởng có nhiều bụi và tạp chất.
Phần đế của FPY-D được thiết kế với hai lỗ cố định được gia công chính xác. Nhờ vậy, tùy theo yêu cầu của công việc, người dùng có thể cố định kích tạm thời hoặc lâu dài vào vị trí phù hợp. Đây là một ưu điểm hữu ích trong các ứng dụng cần duy trì vị trí thiết bị ổn định trong suốt quá trình nâng hoặc căn chỉnh, đồng thời giúp hạn chế nguy cơ kích bị dịch chuyển nếu được lắp đặt đúng kỹ thuật.
Theo catalogue Changyou, FPY-20D có trọng lượng khoảng 2,8kg. So với khả năng nâng 20 tấn, đây là thiết bị có tỷ lệ giữa trọng lượng và sức nâng khá thuận lợi, giúp người dùng dễ dàng mang theo, bố trí hoặc thay đổi vị trí làm việc. Đặc điểm này đặc biệt hữu ích đối với đội ngũ kỹ thuật phải di chuyển thiết bị giữa nhiều khu vực trong nhà máy, xưởng sửa chữa hoặc công trường.
Ứng dụng của kích lùn đa tầng 20 tấn Changyou FPY-20D
Kích lùn đa tầng 20 tấn Changyou FPY-20D là thiết bị nâng hạ chuyên dụng được thiết kế để xử lý các tải trọng lớn tại những vị trí có khoảng hở thấp. Với tải trọng nâng 20 tấn, chiều cao thu gọn chỉ 55mm và cơ cấu piston đa tầng với tổng hành trình 26mm, sản phẩm có thể tiếp cận những vị trí mà các loại kích thủy lực thông thường khó đưa vào. Changyou định hướng FPY-20D cho các công việc như cân bằng máy móc công nghiệp, thay thế gối cầu và nhiều ứng dụng nâng hạ trong môi trường công nghiệp, xây dựng.
Nâng và cân bằng máy móc công nghiệp
Một trong những ứng dụng nổi bật của kích lùn đa tầng 20 tấn Changyou FPY-20D là nâng và cân bằng máy móc công nghiệp. Trong nhà máy, nhiều loại máy có trọng lượng lớn được đặt sát nền hoặc chỉ có khoảng hở rất nhỏ bên dưới, khiến kích thông thường khó tiếp cận. Với chiều cao thu gọn 55mm, FPY-20D có thể được đưa vào vị trí thấp bên dưới thiết bị để bắt đầu quá trình nâng. Sau đó, hệ thống piston đa tầng tạo lực nâng để hỗ trợ điều chỉnh cao độ, cân bằng hoặc căn chỉnh máy móc trong phạm vi hành trình cho phép. Changyou cũng xác định FPY-20D và FPY-30D là những model phù hợp cho công việc cân bằng máy móc công nghiệp.
Hỗ trợ lắp đặt và căn chỉnh thiết bị
Trong quá trình lắp đặt máy móc, dây chuyền sản xuất hoặc các cụm thiết bị nặng, việc đưa thiết bị vào đúng vị trí thường cần đến thao tác nâng và căn chỉnh từng phần. FPY-20D có thể hỗ trợ nâng một đầu hoặc một bộ phận của thiết bị để tạo khoảng trống cần thiết, sau đó điều chỉnh vị trí trước khi cố định hoàn toàn. Thiết kế nhỏ gọn giúp thiết bị thuận tiện hơn khi bố trí tại những vị trí chật hẹp, đặc biệt là khu vực bên dưới bệ máy hoặc kết cấu có khoảng cách thấp.
Ứng dụng trong thay thế gối cầu
Thay thế gối cầu là một trong những ứng dụng tiêu biểu của dòng FPY-D. Khi bảo trì hoặc sửa chữa cầu, kỹ thuật viên có thể cần nâng một phần kết cấu lên một khoảng nhất định để tạo không gian tháo gối cũ và lắp đặt gối mới. Với chiều cao thu gọn thấp và khả năng nâng 20 tấn, FPY-20D có thể được sử dụng trong những vị trí hạn chế không gian, nơi việc đưa các thiết bị nâng cồng kềnh vào gặp nhiều khó khăn. Nhà sản xuất Changyou trực tiếp liệt kê ứng dụng thay thế gối cầu đối với FPY-20D và FPY-30D.
Nâng kết cấu tại các vị trí có khoảng hở thấp
Không phải mọi công việc nâng hạ đều có sẵn khoảng không gian đủ lớn để sử dụng kích thông thường. Trong các công trình công nghiệp, kết cấu thép, bệ máy hoặc thiết bị có thể nằm rất sát mặt sàn. Khi đó, chiều cao thu gọn 55mm của FPY-20D là lợi thế đáng kể. Thiết bị có thể được đưa vào khe hẹp bên dưới tải, sau đó sử dụng áp suất thủy lực để tạo lực nâng. Đây là đặc điểm quan trọng của dòng FPY-D, được Changyou phát triển theo hướng “siêu thấp nhưng có hành trình nâng nhờ thiết kế đa tầng”.
Hỗ trợ bảo trì và sửa chữa máy móc
Trong hoạt động bảo trì nhà máy, kỹ thuật viên thường phải tháo lắp các cụm máy, điều chỉnh vị trí hoặc tạo khoảng trống để tiếp cận bộ phận nằm phía dưới thiết bị. FPY-20D có thể đóng vai trò là thiết bị nâng hỗ trợ trong những công việc này. Kích có tải trọng 20 tấn nên phù hợp với nhiều loại máy móc và cụm thiết bị có khối lượng lớn, trong khi thiết kế thấp giúp giải quyết hạn chế về không gian đặt kích.
Đặc biệt, sản phẩm có trọng lượng khoảng 2,8kg theo catalogue Changyou, giúp việc mang theo và bố trí tại nhiều vị trí làm việc thuận tiện hơn so với những thiết bị nâng có kích thước lớn.
Sử dụng trong sửa chữa và bảo dưỡng phương tiện
FPY-20D cũng có thể được sử dụng trong các công việc sửa chữa phương tiện có yêu cầu nâng tải trọng lớn tại vị trí thấp. Thiết kế kích lùn giúp thiết bị tiếp cận phần gầm hoặc các vị trí có khoảng cách hạn chế, trong khi khả năng nâng 20 tấn tạo ra lực nâng phù hợp cho nhiều công việc sửa chữa chuyên nghiệp. Một số nhà cung cấp FPY-20D cũng giới thiệu sản phẩm cho các tiệm sửa xe quy mô vừa và lớn.
Tuy nhiên, khi sử dụng để nâng phương tiện, cần xác định chính xác tải trọng tại điểm nâng và vị trí chịu lực. Không nên hiểu tải trọng 20 tấn là khối lượng phương tiện có thể nâng trong mọi điều kiện; khả năng nâng thực tế còn phụ thuộc vào vị trí đặt kích, phân bố tải và phương án nâng.
Hỗ trợ thi công kết cấu và công trình xây dựng
Trong xây dựng và công nghiệp nặng, FPY-20D có thể hỗ trợ các công việc nâng, căn chỉnh và định vị kết cấu tại những khu vực có mặt bằng hạn chế. Thiết bị đặc biệt phù hợp với các tình huống cần tạo một khoảng nâng nhỏ để căn chỉnh kết cấu hoặc đưa bộ phận công trình về đúng vị trí. Dòng FPY-D được Changyou phát triển cho các ứng dụng cần lực nâng cao trong không gian hạn chế và được giới thiệu cho những môi trường như xây dựng cầu và đóng tàu.
Ứng dụng trong ngành cơ khí chế tạo
Các xưởng cơ khí và doanh nghiệp chế tạo máy thường phải lắp ráp, căn chỉnh những cụm thiết bị có kích thước và trọng lượng lớn. Trong trường hợp khoảng cách giữa thiết bị và nền quá thấp, FPY-20D có thể được sử dụng để tạo lực nâng từ vị trí sát mặt sàn. Hành trình tổng 26mm của model này phù hợp hơn với các công việc cần nâng hoặc điều chỉnh trong phạm vi ngắn thay vì nâng lên độ cao lớn. Đây cũng là ưu điểm của thiết kế đa tầng: duy trì chiều cao ban đầu thấp nhưng vẫn có thêm hành trình nhờ nhiều tầng piston.
Kích lùn đa tầng 20 tấn Changyou FPY-20D ở đâu uy tín chất lượng?
Khi cần nâng hạ máy móc, thiết bị hoặc kết cấu có trọng lượng lớn tại những vị trí có khoảng hở thấp, kích lùn đa tầng 20 tấn Changyou FPY-20D là một giải pháp đáng cân nhắc. Sản phẩm có tải trọng nâng 20 tấn, chiều cao khi thu gọn chỉ 55mm và thiết kế piston đa tầng, giúp thiết bị có thể tiếp cận những vị trí mà các loại kích thủy lực thông thường khó đưa vào. Changyou định hướng FPY-20D cho các công việc như cân bằng máy móc công nghiệp và thay thế gối cầu.
Nếu bạn đang tìm kích lùn đa tầng 20 tấn Changyou FPY-20D ở đâu uy tín chất lượng, Thiết Bị Điện Cầm Tay là một địa chỉ có thể tham khảo. Đơn vị hiện đang phân phối nhiều sản phẩm kích thủy lực Changyou, trong đó danh mục kích thủy lực lùn có riêng model FPY-20D. Thông tin sản phẩm được công khai trên website giúp khách hàng thuận tiện tìm hiểu và lựa chọn thiết bị phù hợp với nhu cầu nâng hạ thực tế. Không chỉ cung cấp các mẫu kích lùn, Thiết Bị Điện Cầm Tay còn có nhiều dòng kích thủy lực với tải trọng khác nhau cùng các loại bơm và dụng cụ thủy lực, giúp doanh nghiệp dễ dàng tìm kiếm thiết bị phù hợp cho từng công việc. Đặc biệt, với FPY-20D, người mua có thể trao đổi trước về nhu cầu sử dụng để lựa chọn bơm thủy lực và phương án vận hành tương thích.
